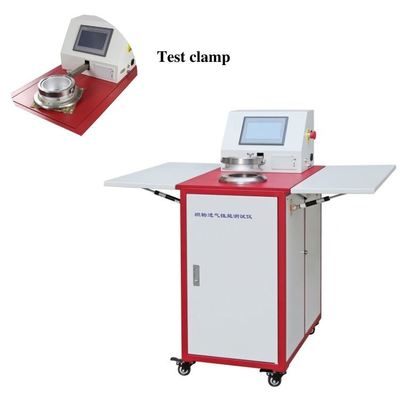

Testeur de perméabilité à l'air des tissus

Modèle : GC-461E

1. Introduction
L'instrument est utilisé pour le test de perméabilité à l'air des tissus industriels spéciaux, des tissus généraux, des articles tricotés, des non-tissés et du papier filtre industriel, etc. Les performances de l'instrument sont conformes à la détermination de la perméabilité des tissus GB/T545397 et aux autres exigences des normes nationales pour les instruments de test. Avec un affichage numérique, le réglage numérique des paramètres de test et un capteur de haute précision adopté au lieu de la méthode traditionnelle de test de la différence de pression de la colonne d'eau, et avec un micro-ordinateur pour le calcul des données de test au lieu de la conversion manuelle, l'instrument est facile à utiliser et possède une grande précision et efficacité.
2. Spécifications :

2.1 Plage de test de pression : 1～4000Pa
2.2 Perméabilité à l'air testable : 2～9999mm/s
2.3 Erreurs de test : ≤±2％
2.4 Épaisseur du tissu testable : ≤8mm
2.5 Réglage du tirage induit : Réglage dynamique en fonction des données de rétroaction
2.6 Anneau de valeur définie pour la surface de l'échantillon : 4 pièces de 5cm2；20cm2；50cm2；100cm2；
2.7 Anneau de diamètre défini pour la surface de l'échantillon : Ф50mm(≈19.6cm2)Ф70mm(38.5cm2)
2.8 Buse : 10 pièces
2.9 Puissance : 1500W
2.10 Poids : 65Kg
2.11 Dimensions externes : 600×700×1100mm (L×l×H)
3. Construction

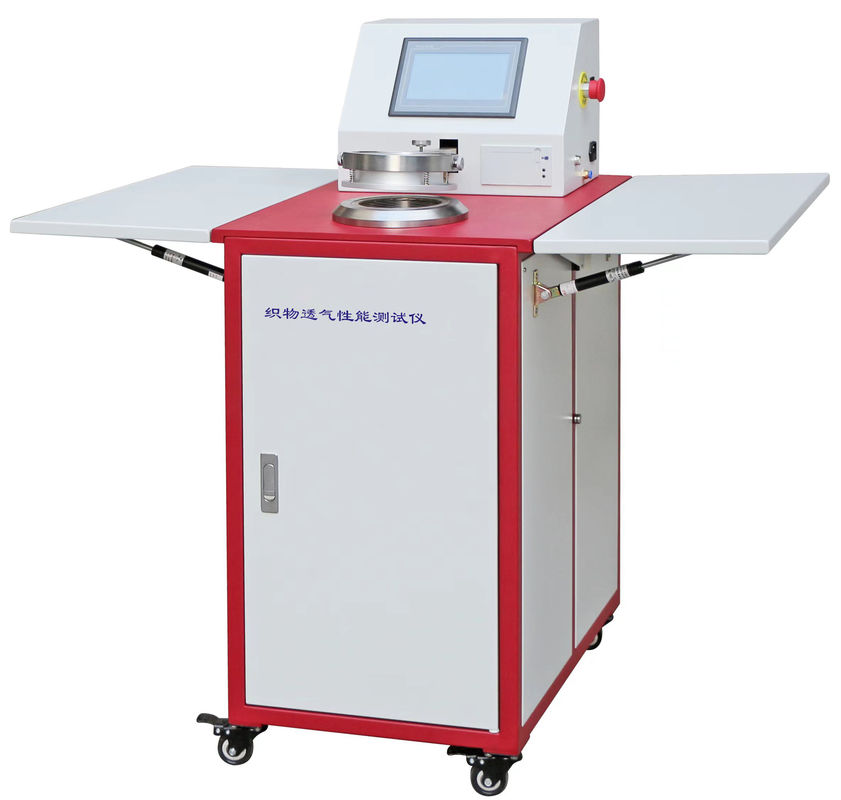

Extérieurement, l'instrument se compose d'un châssis de support, d'un dispositif de fixation de l'échantillon, d'un débitmètre, d'un panneau d'affichage, etc. et intérieurement d'un capteur de pression, d'un processeur de données CPU, d'une machine à tirage induit, d'un dispositif de réglage de rétroaction, etc.
3.1
Le châssis de support, fabriqué par poinçonnage direct de tôle d'acier et pulvérisé avec du plastique, est ferme, léger et attrayant, ainsi que résistant à la corrosion et nettoyable.3.2
Le fonctionnement du dispositif de fixation de l'échantillon est effectué par une poignée de pression sous la table d'opération contrôlant le mouvement de haut en bas de la tête de pression de l'échantillon par un mécanisme de levier à roue dentée à manivelle. L'échantillon est étroitement pressé par la force de pression suffisante du dispositif de fixation et le joint flottant entre la tête de pression et l'arbre de pivot.3.3
Le cylindre de mesure du débit, fabriqué en tube d'acier sans soudure soudé, est durable et ferme. Avec une porte et une serrure, l'étanchéité à l'air et le remplacement facile des buses sont garantis.3.4
Écran d'affichage du n° de buse (diamètre de l'orifice) : L'utilisation de la taille d'orifice de buse actuellement sélectionnée affichée sur cet écran : Selon la taille d'orifice de buse actuellement sélectionnée, appuyez sur la touche [Set] et le voyant lumineux dans le coin supérieur gauche de l'écran d'affichage du n° de buse (diamètre de l'orifice) est allumé. il est invité à insérer un n° de buse.
