Nom

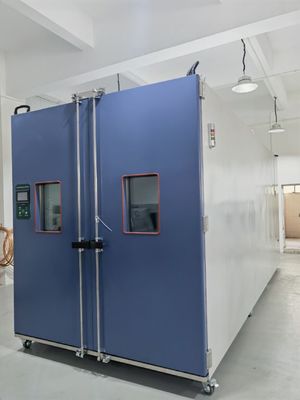

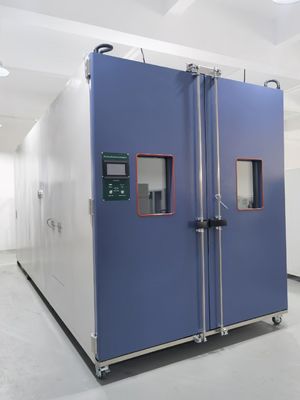

Chambre d'essai à température et humidité constantes

Quantité

1 série

La norme

1. GB11158 Conditions techniques de la chambre d'essai à haute température

2. GB10589-89 Conditions techniques de la chambre d'essai à basse température

3. GB10592-89 Conditions techniques de la chambre d'essai à haute et basse température

4. GB/T10586-89 Conditions techniques de la chambre d'essai à chaleur humide

5. Méthode d'essai en chambre d'essai à basse température GB/T2423.1-2008

6. Méthode d'essai GB/T2423.2-2008 pour une chambre d'essai à haute température

7. Méthode d'essai en chambre d'essai à chaleur humide GB/T2423.3-2006

8. GB/T2423.4-2008 Méthode d'essai pour la chaleur humide en alternance

9. GB/T2423.22-2002 Méthode d'essai pour les variations de température

10. IEC 60068-2-1.1990 Méthode d'essai en chambre d'essai à basse température

11. Méthode d'essai en chambre d'essai à haute température IEC60068-2-2.1974

12. GJB150.3 essai à haute température

13. GJB150.4 Essai à basse température

14. GJB150.9 Essai par chaleur humide

Caractéristiques

Conception de forme parfaite, apparence de haute qualité, équipement à faible bruit, fonctionnement simple, sûr et fiable

Articles interdits pour les équipements expérimentaux

1- tester ou stocker des échantillons de substances inflammables, explosives et volatiles

2- échantillons de substances corrosives à tester ou à stocker

3- Test ou stockage d'échantillons biologiques

4- Épreuve ou stockage d'échantillons de sources d'émission électromagnétiques fortes

Taille de la boîte intérieure et taille de la boîte extérieure

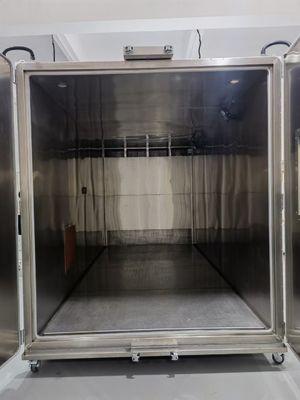

La taille de la boîte intérieure: (W*H*D) 2000 mm*2000 mm*2000 mm

Plage de température

-40 à + 150°

Plage d'humidité

20 à 98%

Plage de régulation de la température et de l'humidité

Stabilité du contrôle

Température ± 0,5°C; Humidité ± 2%

Uniformité de répartition

Température ± 2,0°C; Humidité ± 3,0%

Résolution

Température: 0,01°C; Humidité: 0,1%R.H.

Temps de chauffage

Moyenne de 3°C/min, chauffage non linéaire

Temps de refroidissement

Moyenne de 1°C/min, refroidissement non linéaire

Limites de température

Température maximale + 150°C; température minimale - 70°C

Une brève introduction à la structure des boîtes

L'ensemble est divisé en trois combinaisons: le laboratoire, l'armoire de commande électrique et la salle des machines.composé du réservoir de laboratoire à couche d'isolation thermique, et la porte unique à gauche est utilisée pour entrer et sortir; le cabinet de commande électrique est situé sur le côté droit, et le panneau Il est principalement composé d'un régulateur de température,un bouton de commutationLa salle des machines est située sous le laboratoire et se compose de filtres, de soupapes magnétiques, de pièces de circuit, de compresseurs et d'autres accessoires.

Matériau de coquille

Peinture en tôle d'acier

Matériau de la boîte intérieure

SUS#304 plaque en acier inoxydable

Matériau d'isolation

Polyuréthane mousse rigide + laine de verre

Appuyez sur

1 Pressions à base de mousse de silicone

Des étagères

Il y a 2 étagères en acier inoxydable avec hauteur réglable dans la boîte

Chauffage

Adopter le tube chauffant de type radiateur en acier inoxydable à nageoires importé de Taiwan

Humidificateur

Conception de la bouteille d'humidification par fractionnement

Ventilateur

moteur

Arbre d'extension en acier inoxydable

Roue à vent en alliage d'aluminium à lame de ventilateur à ailes multiples

Système spécial réglable d'alimentation et de circulation de l'air de la voûte

Porte de boîte

Porte simple, porte double, poignée plate et non réactive

Vitre à vide à trois couches pour agrandir la fenêtre

Chauffage électrique, débrouillardage automatique, éclairage LED

réservoir d'eau

1 réservoir d'eau amovible intégré (facile à nettoyer)

1 pompe automatique d'alimentation en eau (transporte automatiquement l'alimentation en eau du réservoir inférieur vers la couche supérieure)

Dispositif d'alarme de pénurie d'eau

Trois-points

Le bas du fuselage est équipé de 4 roues polyuréthane mobiles universelles

Caractéristiques du système de réfrigération

Technologie de réglage automatique de la capacité de charge en plusieurs étapes

Compresseur ~ Compresseur hermétique de marque française "Tecumseh"

Condensateur ~ type de nageoire avec ventilateur de refroidissement de Taiwan

Evaporateur ~ réglage automatique de la capacité de charge en plusieurs étapes de type nageoire

Ventilateur d'expansion - Composants importés d'Europe et d'Amérique

Réfrigérant ~ Réfrigérant congelé écologique

Accessoires ~ Séchage, séparateur d'huile, fenêtre de réfrigérant, etc...

Image du contrôleur

Méthode de contrôle

Le système de régulation de la température et de l'humidité de l'équilibre (BTHC) contrôle le SSR de manière PID, de sorte que la quantité de chauffage et d'humidification du système est égale à la perte de chaleur et d'humidité,Il peut donc être utilisé de manière stable pendant longtemps..

Caractéristiques du contrôleur

Projet de recherche et de développement indépendant

Contrôleur logique programmable

Écran LCD couleur

Type de touche à écran tactile

Contrôleur programmable de température et d'humidité en même temps

Affichage chinois et anglais

Écran de 7 pouces en couleur

Un grand contrôleur LCD avec un contraste élevé et une fonction de rétroéclairage réglable.

Spécifications du contrôleur

Précision: température ± 0,1°C, humidité ± 1%R.H.

Résolution: température ± 0.1, Humidité ± 0,1% R.H.

d'une puissance de sortie supérieure ou inférieure à 300 W

Sélection du signal d'entrée de température et d'humidité PT 100Ω*2 (ampoule sèche et ampoule humide)

9 groupes de réglages des paramètres de commande P.I.D., calcul automatique de P.I.D.

Correction automatique des ampoules sèches et humides

Fonction d'affichage à l'écran

Adopter le type de dialogue de l'écran, pas besoin de saisir les touches, l'écran touche directement les options

Les paramètres de température et d'humidité (SV) et les valeurs réelles (PV) sont affichés directement

Peut afficher le numéro du programme en cours d'exécution, le segment, le temps restant et les temps de cycle

·Fonction du temps cumulé de fonctionnement

La valeur de réglage du programme de température et d'humidité est affichée dans une courbe graphique, avec la fonction d'exécution de la courbe du programme d'affichage en temps réel

Avec un écran d'édition de programme séparé, chaque page peut entrer au moins 5 segments de température, d'humidité et de temps

Le chinois et l'anglais peuvent être échangés arbitrairement.

L'écran d'invite de défaut s'affiche.

L'écran peut être réglé pour la rétroéclairage

La fonction de protection de l'écran peut être réglée comme minuterie, TEMPER ou arrêt manuel.

Capacité du programme et fonctions de contrôle

Groupes de programmes disponibles: 120 PATTEN au maximum

Capacité de mémoire utilisable: 1200 SEGMENTS au total

Commandes répétables: chaque commande peut être exécutée jusqu'à 999 fois

La production du programme adopte le style de dialogue, avec des fonctions telles que l'édition, le nettoyage et l'insertion.

SEGMENTS réglage de l'heure 099H59Min

Avec la mémoire de programme éteint, il va automatiquement démarrer et continuer à exécuter les fonctions du programme après l'allumage

Des courbes graphiques peuvent être affichées en temps réel lors de l'exécution du programme

Avec des fonctions de démarrage et d'arrêt programmés

Avec fonction d'ajustement de date et heure

Fonction de verrouillage de la clé et de l'écran (LOCK)

Compresseur

Compresseur hermétique de marque française "Tecumseh"

Images du compresseur

Condensateur

Type de nageoire avec ventilateur de refroidissement de Taiwan

Évaporateur

Réglage automatique de la capacité de charge multi-sections de type nageoire

Ventilateur de dilatation

Composants importés d'Europe et d'Amérique

Réfrigérant

Les réfrigérants congelés respectueux de l'environnement (R404A et R23 des réfrigérants respectueux de l'environnement des États-Unis Honeywell)

Caractéristiques

Adopter une technologie de réglage automatique de la capacité de charge en plusieurs étapes

Auxiliaire de réfrigération

Déshydrateur, séparateur d'huile, fenêtre de réfrigérant, etc...

Réservoir d'eau

1 réservoir d'eau intégré

Qualité de l'eau

Ajouter de l'eau purifiée ou distillée (l'eau du robinet contient de la saleté, ce qui peut facilement bloquer le pipeline et affecter les tests du produit)

Dispositif de protection

1. régulateur de puissance du thyristor à virage nul

2. Commutateur de protection contre le chauffage par combustion d'air

3. Compresseur commutateur de protection contre la surpression

4Surcharge du compresseur et interrupteur de protection contre le surtension

5Commutateur de protection contre les pertes de phase

6Pas de protection contre la surcharge des fusibles.

7. Commutateur de protection contre la pénurie d'eau du réservoir d'eau

8Assurance rapide du chauffage et de l'humidification

Utiliser la tension

220V ± 10% 50HZ

Le pouvoir

7 kW

Environnement autorisé

0 ~ 30°C

Environnement garantissant les performances

5 ~ 25°C

Couvercle à vis

Ø50 mm de trou d'essai sur le côté gauche du fuselage avec capuchon à vis 1 jeu

autres textiles non tissés

Testeur standard de tissu non tissé 3 pièces

Les spécifications

Fournir une copie lors de la commande

Le manuel

Un manuel du dispositif
