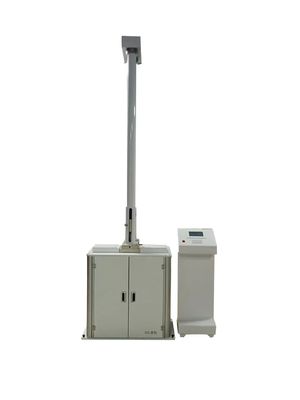

Appareil d'essai d'impact de chute

1Principe:

La machine d'essai d'impact de chute est adaptée à divers tuyaux (tubes d'alimentation en eau en PVC-U, tuyaux d'égouts, tuyaux d'alimentation en eau à basse pression, tuyaux d'alimentation en eau à basse pression, tuyaux en mousse de noyau,tuyaux ondulés à double paroiIl convient également à la détermination de la résistance aux chocs extérieurs des plaques en plastique rigide.Le produit est conforme à la norme de l'industrie JB/T9389, aux conditions techniques de la machine d'essai d'impact de la masse de chute et aux normes nationales GB/T14152., GB/T14153, GB/T6112; répond également à GB/T5836, GB/T10002.1, GB/T10002.3, GB/T13664, GB/T16800, GB/T18477, JB/T5125, JTT/529-2016 et autres normes relatives aux méthodes d'essai.

2.Utilisation :

Il convient aux essais d'impact d'échantillons de matériaux non métalliques ou de produits tels que des tuyaux en plastique, du verre, de la céramique, etc.C'est un instrument d'essai utilisé pour évaluer la résistance aux chocs des matériaux.

3Indicateurs techniques:

1Énergie maximale d'impact: 300 J

2- Masse du corps du marteau: 0,5 kg/6,3 kg

3- rayon de courbure de la tête du marteau: un pour chacune des pièces d25R50 et d90R50;

4. Hauteur d'impact: 2000 mm et moins

5. Erreur de hauteur d'impact: ± 2 mm

6Spécification de l'échantillon: Φ16 mm Φ800 mm

7- L'alimentation électrique: 220V, 50Hz

8- Dimensions globales: 900*800*4100 mm

9Poids de la machine: 380 kg

4. Normes pertinentes:

ZBN72026 "Conditions techniques pour la machine d'essai de l'impact du marteau à chute"

GB/T14152 "Méthode d'essai de la résistance aux chocs extérieurs des tuyaux thermoplastiques, lorsque la montre tourne"

GB/T14153 "Règles générales pour les méthodes d'essai d'impact de marteau à chute pour les plastiques rigides"

GB6112 "Méthode d'essai de la résistance aux chocs des tuyaux et raccords en thermoplastique (méthode du poids de chute) "

GB/T10002.1 "Paies rigides en chlorure de polyvinyle (PVC-U) pour l'approvisionnement en eau"

GB/T10002.3 "Utilisation de tuyaux rigides de chlorure de polyvinyle (PVC-U) pour les eaux usées et les eaux usées souterraines"

GB/T13664 "Pièces rigides à paroi mince en polyvinyle chlorure (PVC-U) destinées à l'irrigation sous basse pression"

GB11548 "Méthode d'essai de la résistance aux chocs des feuilles rigides en plastique (méthode du marteau à chute) "

JB/T5125 "Pièces rigides de chlorure de polyvinyle agricoles"

JTT/529-2016 Balles en plastique pour ponts en béton

GB/T8814 "Profiles rigides en chlorure de polyvinyle (PVC) pour portes et fenêtres"

GB/T5836.1 "Pipes rigides au chlorure de polyvinyle destinées au drainage des bâtiments"

GB/T 19472.1-2004 "Système de tuyauterie en polyéthylène enterré (PE) par paroi structurelle Partie 1: tuyau ondulé à double paroi en polyéthylène"

5. Configuration du matériel et composition du système:

1, Taiwan Delta contrôleur programmable.

2, Taiwan Delta avec écran tactile (sept pouces).

3, un ensemble de récepteur photoélectrique à faisceau traversant de la Corée Onetokos.

4Un ensemble de codeurs photoélectriques.

5, un ensemble de système de démarrage et de décélération.

6Un ensemble de chaînes motrices.

7, un ensemble de support d'échantillon en alliage d'aluminium.

8La carrosserie, la tête et le siège du marteau sont équipés de série.

9, un ensemble de dispositifs de levage d'échantillons.

10Un ensemble de systèmes pneumatiques anti-impact secondaire.

11Un ensemble de système d'adsorption électromagnétique.

6.Principe de l'essai:

Installer le tuyau ou le profil à tester sur le banc de travail, régler la hauteur de l'échantillon de manière à ce que la surface supérieure de l'échantillon soit juste au bord inférieur du système de contraste photoélectrique;sélectionner la tête et le poids du marteau conformément aux normes nationales, et combiner le marteau d'impact; régler l'électromagnétique La hauteur du système d'adsorption, accrocher le marteau; point de test; laisser tomber le marteau d'impact d'un endroit élevé,observer la rupture du tuyau ou du profil, un ou moins indique que la résistance aux chocs du tuyau ou du profil est bonne, et plus d'un indique que la résistance aux chocs Les performances des chocs ne sont pas bonnes.

7Les étapes expérimentales:

Une.échantillon d'installation:

1.1 Allumer l'alimentation et ouvrir la porte de protection des échantillons.

1.2 Installer l'échantillon d'impact et régler la hauteur de l'échantillon de manière à ce que le bord supérieur de l'échantillon soit juste près de la surface de contact du système photoélectrique;

B. Pour.choisir le marteau d'impact:

1 Sélectionner le modèle de tête de marteau conformément aux prescriptions de la norme;

2 Combinez le marteau d'impact selon les prescriptions standard.

C. Je ne sais pas.les essais:

3.1 Ajuster la hauteur du système d'adsorption électromagnétique, ouvrir la fenêtre d'observation, y mettre le marteau à choc combiné et l'adsorber à l'électromagnéte;

3.2 régler la hauteur d'impact;

3.3 Levé à la hauteur définie;

3clé d'essai en 4 points;

3.5 Les résultats des essais sont donnés en fonction des dommages des échantillons;

Profil de l'entreprise:

La Guangdong Guangce Instrument Technology Company Limited, située dans la ville de Dongguan, est une entreprise privée basée sur la technologie, spécialisée dans la recherche et le développement, la production,OEM et ventes de fabrication d'équipements scientifiques et technologiques.

La société possède 15 ans d'expérience en production, possède diverses capacités de conception de logiciels et de matériel ainsi que de recherche et développement,et ont également une équipe technique expérimentée et de haute qualité et une équipe de vente professionnelle.
